ภาพรวม

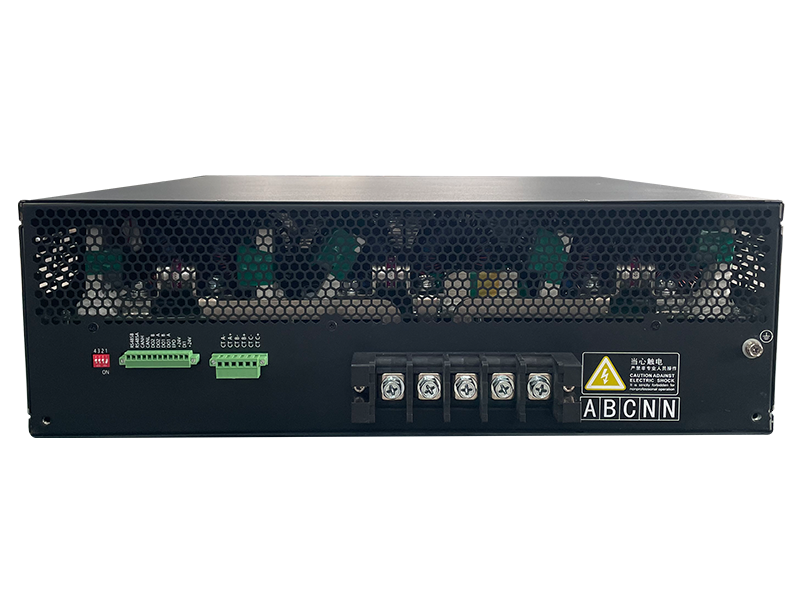

ติดตั้งผนังตัวกรอง harmonic ที่ทำงาน ออกแบบมาเป็นพิเศษสำหรับติดตั้งผนังแบบแยกส่วนเดียวสำหรับการบรรเทาไฟฟ้าฮาร์โมนิค ตัวกรองฮาร์มอนิค ที่ใช้งานได้รับการออกแบบขั้นสูงโมดูลาร์ โดยปกติแล้วระบบตัวกรองฮาร์มอนิค ที่ทำงานจะประกอบด้วยโมดูลอาห์เอฟไม่เกินหกโมดูล และแยกหน้าจอ HMI 7 นิ้ว อย่างไรก็ตาม มอดูลตัวกรองฮาร์มอนิค ที่ใช้งานได้สามารถทำงานได้อย่างอิสระเป็นระบบกรองฮาร์มอนิค ที่สมบูรณ์ด้วยหน้าจอ 4.3 นิ้ว ที่ด้านหลัง ซึ่งทำงานได้อย่างง่ายดายเมื่อติดตั้งบนผนัง

ลาฟาเอลท์ พลังเสียง ที่ใช้งานได้ 6.0 เป็นทางออกขั้นสูงในการแก้ปัญหาฮาร์โมนิคกับ IGBT / SIC ของเรา ตัวกรองพลังงาน ที่ทำงานอยู่ ลบฟังก์ชั่นลำดับความสำคัญ ที่เลือกได้ทั้งหมดของการกรองฮาร์มอนิกการแก้ไขปัจจัยพลังงาน (การชดเชยพลังงานปฏิกิริยา) และการควบคุมความไม่สมดุลสามเฟส

หลักการการทำงาน

คุณสมบัติ

เก็บกระแส harmonic ที่เกิดจากการโหลด ที่ไม่เชิงเส้น
มากกว่า 97 % อัตราการกรองฮาร์มอนิก
แม้กระทั่งเวลาบรรเทาทุกข์, 2,4,6 การประสานเสียงแก้ปัญหา
การ de จูนอัตโนมัติช่วยขจัดความกังวลเกี่ยวกับการสะท้อนของระบบ
HMI ที่กำหนดเองสำหรับติดตั้งผนัง หรือชนิด ที่ติดตั้งแร็ค
ลดสาย และการสูญเสียหม้อแปลงปรับปรุงอุปกรณ์ร้อนเกินไป และยืดอายุการใช้งานอุปกรณ์
ความถี่ในการสลับ 80 KHz
กฎระเบียบความไม่สมดุลสามเฟส
ชนิดติดผนังสำหรับโครงการ ที่ไม่ใช่พื้น ที่ หรือขนาดเล็ก

ข้อดี

1. 6.0 รุ่น ตัวกรองฮาร์มอนิก ที่ทำงานอยู่ มีขนาดเล็กลง และประสิทธิภาพ ที่ดีขึ้น

2. ตอบสนองอย่างรวดเร็ว: เวลาตอบสนองของ ตัวกรองฮาร์มอนิก ที่ทำงานอยู่ น้อยกว่า 300 us ทำให้ฮาร์โมนิคถูกกำจัดก่อน ที่จะก่อให้เกิด อันตราย

3. บูรณาการอย่างสูง: ซิงเกิ้ล ตัวกรองฮาร์มอนิก ที่ทำงานอยู่ โมดูลความจุจาก 50 A ถึง 200 A

4. ง่ายต่อการบำรุงรักษา: ตัวกรองฮาร์มอนิก ที่ทำงานอยู่ ประโยชน์จากการออกแบบ ที่ยอดเยี่ยมหน่วยควบคุมการปรับเวลาอย่างมากลดเวลาซ่อมแซม และการบำรุงรักษา

5. ความสามารถในการปรับได้: ตัวกรอง Harmonic ที่ทำงาน สามารถทำงาน ที่ 60 % ของแรงดันไฟฟ้าตาราง

สูงสุดความถี่ 80 KHz นำไปสู่ทั่วโลก

7. ค่าชดเชย ที่แท้จริงจาก 2 ถึง 50 ครั้ง

8. โหมด ASVG : ชดเชยสำหรับเสียงประสาน และปัจจัยพลังงานพร้อมกัน

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้า	22 x (1 ± 15 % ) V , 400 x (1 ± 15 % ) V 480 x (1 ± 10 % ) หรือ 690 x (1 ± 10 % ) V
ความถี่อุปกรณ์จ่ายไฟ	50 / 60 x (1 ± 2 % ) Hz
คุณสมบัติฮาร์มอนิก	2 : 50 คำสั่ง (ตัดทิ้ง) ทั้งหมด หรือเลือก)
ตั้งค่าองศาการกรอง	ฮาร์มอนิก แต่ละคนสามารถตั้ง แต่ละ
อัตราค่าชดเชยฮาร์มอนิก	สายด่วน 9 %
เวลาตอบสนอง	h . 300 us (เต็มเวลาตอบสนอง) hs 5 ms )
วิธีการชดเชย	ค่าชดเชย ที่ไม่สมดุลสามเฟส
ความถี่การสลับ	เทียบเท่ากัน 80 KHz
ความสามารถในการดำเนินการขนาน	มอดูลของ Singel
ความจุชดเชย	ค่าชดเชยเต็มรูปแบบภายในความสามารถของอุปกรณ์หากเกินค่าเกินค่าชดเชยด้วยกำลังการผลิตสูงสุด
การป้องกัน	อุปกรณ์กระแสไฟเกินอุปกรณ์ความร้อนมากเกินไปแรงดันไฟฟ้าตารางเฟสไม่ตรงกันกระแสไฟฟ้ากระแสไฟฟ้าเกินกระแสการป้องกันกระแสไฟเกิน
ทำความเย็น	บังคับให้อากาศเย็น
การใช้พลังงาน	< 3 % ของความจุการออก ที่ได้รับคะแนน
ข้อร้องเรียนการป้องกัน	ไอพี 30 (สามารถปรับ แต่งสูงขึ้นได้)
สภาพแวดล้อมการดำเนินงานแบบเทเมอร์ริ	- 10 ° C ~ + 45 ° C
สี	ลี 7021 รูปแบบทรายสีดำ (สามารถจัดหาสีอื่น ๆ ได้หากจำเป็น)
ความชื้นสัมพัทธ์	& lt ; 90 (25 ° C )
เสียงรบกวน	& lt ; 65 db
การสื่อสาร	MODBUSRTU ( RS 485) ฟังก์ชั่นการสื่อสารอีเธอร์เน็ตเป็นตัวเลือก ซอฟต์แวร์การตรวจสอบคอมพิวเตอร์บนเป็นตัวเลือก

ข้อมูลกำหนดตัวกรองฮาร์มอนิก ที่ทำงานอยู่

ปัจจุบัน ( A )	หมายเลขส่วน	มิติ ( MM )	ประเภทการติดตั้ง	น้ำหนักสุทธิ ( KG )
50	LAF - 400-50-4	560 * 600 * 178	กำแพง	37
100	laf - 400-1004	560 * 600 * 178	กำแพง	37
150	LAF - 400-150-4	560 * 600 * 178	กำแพง	37
175	LAF - 400-175-4	560 * 600 * 178	กำแพง	37
200	LAF - 400-200-4	560 * 600 * 178	กำแพง	37

จำแนกประเภท	ชื่อเรื่อง	ดาวน์โหลด
	ตัวกรองฮาร์มอนิก ที่ทำงาน 6.0
