ตัวกรองฮาร์มอนิก ที่ทำงานอยู่

ภาพรวม

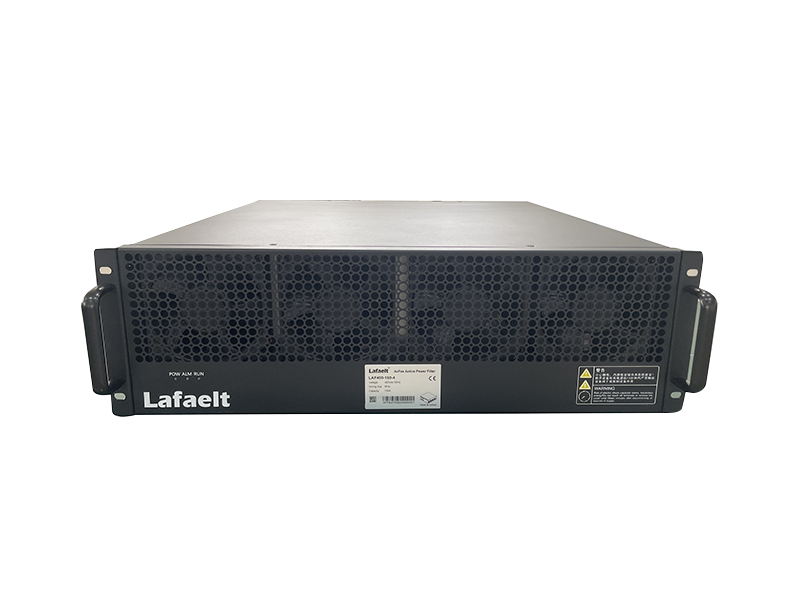

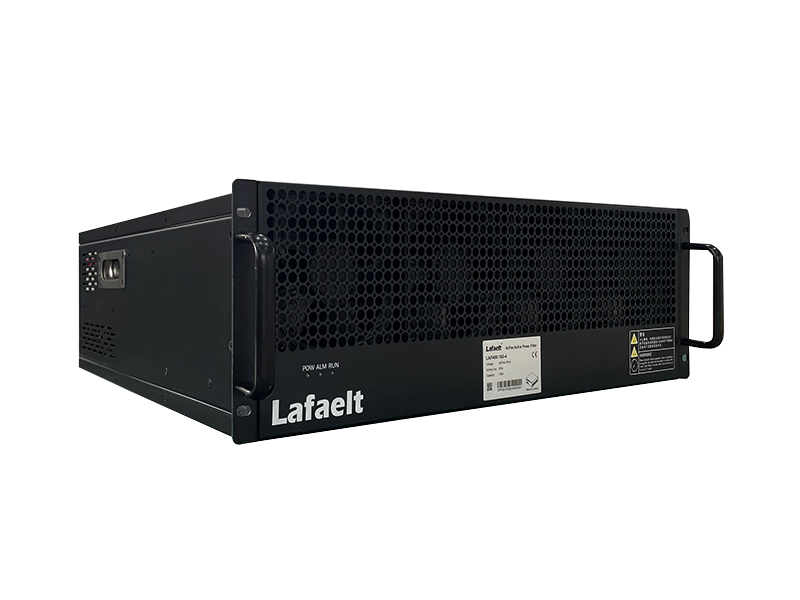

ตัวกรองฮาร์มอนิก ที่ทำงานอยู่ เป็นอุปกรณ์ประเภทใหม่ ที่ออกแบบมาโดยเฉพาะสำหรับการบรรเทาไฟฟ้า เดอะ ตัวกรองฮาร์มอนิก ที่ทำงานอยู่ ประกอบด้วยสองส่วนหลัก: วงจรการคำนวณปัจจุบันคำสั่ง และวงจรการชดเชย วงจรคำสั่งตรวจสอบสายปัจจุบันในแบบเรียลไทม์ และแปลงสัญญาณปัจจุบันของอะนาล็อกเป็นสัญญาณดิจิตอล จากนั้น จะถูกป้อนเข้าไปในโปรเซสเซอร์สัญญาณดิจิตอลความเร็วสูง ( DSP ) สำหรับการประมวลผลสัญญาณแยกคลื่นประสานออกจากคลื่นพื้นฐาน DSP จะส่งชีพจรในรูปแบบของโมดูลความกว้างคลื่นความกว้าง ( PWM ) สัญญาณไปยังวงจรการชดเชยในปัจจุบัน ซึ่งขับเคลื่อนโมดูลพลังงาน IGBT หรือ IPM สิ่งนี้ จะสร้างกระแสชดเชย ที่มีแอมพลิจูดเท่ากัน และขั้วตรงข้ามกับกระแสฮาร์โมนิก ซึ่งจะถูกฉีดเข้าไปในตารางเพื่อชดเชย หรือชดเชยกระแสฮาร์โมนิก

ลาฟาเอลท์ พลังเสียง ที่ใช้งานได้ 6.0 เป็นทางออกขั้นสูงในการแก้ปัญหาฮาร์โมนิคกับ IGBT / SIC ของเรา ตัวกรองพลังงาน ที่ทำงานอยู่ ลบฟังก์ชั่นลำดับความสำคัญ ที่เลือกได้ทั้งหมดของการกรองฮาร์มอนิกการแก้ไขปัจจัยพลังงาน (การชดเชยพลังงานปฏิกิริยา) และการควบคุมความไม่สมดุลสามเฟส

หลักการการทำงาน

ตัวกรองฮาร์มอนิค ที่ใช้งานได้คือ วงจรอิเล็กทรอนิกส์ ที่ประกอบด้วยอุปกรณ์ ที่ใช้งานได้ ( เช่น แอมพลิฟายเออร์ ที่ใช้งานได้ และทรานซิสเตอร์) และส่วนประกอบแบบพาสซีฟ (ตัวต้านทาน และตัวเก็บประจุ) ฟังก์ชั่นหลักของมันคือ การขยาย หรือลดความละเอียดของคลื่นความถี่เฉพาะเพื่อให้ได้การกรองความถี่ของสัญญาณอินพุต หลักการของมันสามารถทำลายลงได้ดังนี้

อุปกรณ์ ที่ใช้งานอยู่โดยปกติแล้วแอมพลิฟายเออร์ปฏิบัติการจะให้การขยายสัญญาณการบัฟเฟอร์การแยกตัว และการจับคู่ความต้านทาน

ส่วนประกอบแบบพาสซีฟ: Resistors ( R ) ตัวเก็บประจุ ( C ) หรือโดยทั่วไปแล้วตัวเหนี่ยวนำ ( L ) เป็นเครือข่าย ที่มีความถี่ในการเลือก ที่กำหนดตัวกรอง#39 การตัดคลื่นความถี่ และการตอบสนอง

สัญญาณอินพุต: สัญญาณอินพุตผ่านเครือข่ายความถี่เฉพาะ ที่ประกอบด้วย RC ( หรือ RLC ) ส่วนประกอบความถี่ ที่แตกต่างกันผลิตการตอบสนองความต้านทาน ที่แตกต่างกันในวงจร

การเลือกความถี่: โดยการปรับพารามิเตอร์ของเครือข่าย RC การจับคู่ความต้านทานสำหรับสัญญาณความถี่เป้าหมายในขณะ ที่เก็บสัญญาณของความถี่อื่น ๆ

ขยายสัญญาณความถี่ ที่เลือก และควบคุมลักษณะการรับ และการกรองได้อย่างแม่นยำผ่านเครือข่ายความคิดเห็นเชิงลบ ( เช่น การตอบสนอง topology หรือโครงสร้าง ที่สำคัญหลายอย่าง) ตัวกรองความถี่ต่ำจะรักษาความถี่ต่ำ และตัวกรองความถี่สูงจะรักษาความถี่ ที่สูง) และส่วนประกอบความถี่อื่น ๆ จะลดความละเอียด

คุณสมบัติ

1. เก็บกระแส harmonic ที่เกิดจากการโหลด ที่ไม่เชิงเส้น

2. มากกว่า 97 % อัตราการกรองฮาร์มอนิก

3. แม้กระทั่งเวลาบรรเทาทุกข์, 2,4,6 การประสานเสียงแก้ปัญหา

4. การ de จูนอัตโนมัติช่วยขจัดความกังวลเกี่ยวกับการสะท้อนของระบบ

5. HMI ที่กำหนดเองสำหรับติดตั้งผนัง หรือชนิด ที่ติดตั้งแร็ค

6. ลดสาย และการสูญเสียหม้อแปลงปรับปรุงอุปกรณ์ร้อนเกินไป และยืดอายุการใช้งานอุปกรณ์

7. ความถี่ในการสลับ 80 KHz

8. กฎระเบียบความไม่สมดุลสามเฟส

9. ชนิดติดผนังสำหรับโครงการ ที่ไม่ใช่พื้น ที่ หรือขนาดเล็ก

ตัวกรองฮาร์มอนิกทำงานคือ อะไร?

ในปี 1969 บีเอ็มเบิร์ด และเจเอฟมาร์ได้เสนอแนวคิดของการกรองพลังงาน ที่ทำงานอยู่ในกระดาษของพวกเขา พวกเขาลดเนื้อหาฮาร์มอนิกในปัจจุบัน และปรับปรุง waveform ในปัจจุบัน นี่เป็นจุดเริ่มต้นของตัวกรองฮาร์มอนิก ที่ใช้งานอยู่

ในปีค.ศ. 1971 H . Sasaki และ T . Machida ของญี่ปุ่นได้อธิบายหลักการพื้นฐานของตัวกรองฮาร์โมนิคอย่างเต็ม ที่เป็นครั้งแรก ด้วยการสร้างการชดเชยกระแส ที่มีขนาดเท่ากัน และทิศทางตรงกันข้ามไปยังกระแสฮาร์โมนิกพวกเขาชดเชยกระแส ที่โหลดฮาร์โมนิกกระแสเพื่อให้บรรลุการฟอกพลังงาน

ในปี 1976 L . Gyugyi และ E . C . Strycula ของ บริษัท ไฟฟ้า Westinghouse ในสหรัฐอเมริกาเสนอตัวกรองพลังงาน ที่ใช้งานได้โดยใช้การควบคุม PWM นี้ ก่อตั้งพื้นฐานวงจร topology และวิธีการควบคุมของตัวกรอง AHF ที่ใช้งาน harmonicfilter วางรากฐานสำหรับการพัฒนาของตัวกรอง ที่ทำงานอยู่ ด้วยการดำเนินงานอย่างกว้างขวางของอุปกรณ์อิเล็กทรอนิกส์ไฟฟ้าในวันนี้ และ#39 เครือข่ายไฟฟ้า s ความกลมเกลียวได้รับการยอมรับอย่างกว้างขวางว่า เป็น a & quot ;มลพิษ& quot ; และ& quot ; และ& quot ;สาธารณะรำคาญ& quot ;กับระบบพลังงาน พวกเขาลดคุณภาพของแรงดันไฟฟ้า และกระแสส่งผลกระทบต่อการทำงานของระบบพลังงานเอง และเป็นภัยคุกคามต่อผู้ใช้ และระบบการสื่อสารโดยรอบ

ลาฟาเอลท์' sAHF ใช้พลังงานเทคโนโลยีอิเล็กทรอนิกส์ และอัลกอริทึม ที่ชาญฉลาดเพื่อขจัดการบิดเบือน harmonic ในระบบพลังงาน พวกเขาฉีดกระแสเพื่อชดเชยความกลมกลืน ที่ไม่ต้องการอย่างรวดเร็วเพื่อรักษาความสะอาด และมีพลังงาน ที่มั่นคง อาคารพาณิชย์ระดับสูง ที่มีระบบไฟฟ้า ที่ซับซ้อน AHF มีบทบาทสำคัญในการปกป้องอุปกรณ์ ที่ละเอียดอ่อนปรับปรุงประสิทธิภาพพลังงาน และหลีกเลี่ยงการหยุดเวลา ที่มีค่าใช้จ่าย

ทำไมถึงเลือกตัวกรองฮาร์มอนิก ที่ใช้งานอยู่?

ตัวกรองฮาร์โมนิค ที่ใช้งานได้อย่างมีประสิทธิภาพการประสาน ที่เป็น อันตรายโดยการฉีดกระแสชดเชยให้กับกระแสเพื่อให้แน่ใจว่า แหล่งจ่ายไฟ ที่สะอาด และมีเสถียรภาพมากขึ้น พวกเขายังปกป้องอุปกรณ์อิเล็กทรอนิกส์ ที่ละเอียดอ่อนปรับปรุงประสิทธิภาพพลังงาน และลดความเสี่ยงของการหยุดเวลา ที่มีค่าใช้จ่าย

เนื่องจากประสิทธิภาพ ที่เหนือกว่า ของพวกเขาตัวกรองฮาร์มอนิก ที่ใช้งานอย่างแพร่หลายในอุตสาหกรรม และสิ่งอำนวยความสะดวก ที่มีคุณภาพพลังงานเป็นสิ่ง ที่สำคัญ ที่สุด นี่คือ โปรแกรม

พวกเขาตรวจสอบให้แน่ใจว่า การดำเนินงานตู้เซิร์ฟเวอร์ และปกป้องอุปกรณ์ทั้งหมดจากเสียงประสาน

พวกเขาให้แน่ใจว่า ประสิทธิภาพ และความมั่นคงของเครื่องจักรไฟฟ้า และอุปกรณ์อัตโนมัติในโรงงานผลิต

อาคารพาณิชย์: พวกเขาเพิ่มประสิทธิภาพพลังงานของระบบไฟฟ้า และเพิ่มประสิทธิภาพของอุปกรณ์ไฟฟ้าอื่น ๆ ภายในอาคาร

สิ่งอำนวยความสะดวกการดูแลสุขภาพ: พวกเขามั่นใจว่า การดำเนินงาน ที่เหมาะสมของอุปกรณ์การแพทย์

ระบบพลังงานทดแทน: พวกมันอยู่ประสานกัน ที่สร้างขึ้นโดยโหลด เช่น อินเวอร์เตอร์ และกังหัน

สถานีชาร์จไฟยานพาหนะ: พวกเขารักษาคุณภาพพลังงานในขณะ ที่ชาร์จยานพาหนะไฟฟ้า

โดยสรุปตัวกรอง ที่ใช้งานอยู่สามารถลดประสานกันในการโหลดสิ้นสุดลดของเสียพลังงานปกป้องความปลอดภัยของอุปกรณ์ และขยายอายุการใช้งานของอุปกรณ์

ผู้ผลิต ที่รู้จักกันดีของตัวกรอง Harmonic ที่ทำงานอยู่

• ABB

• ชไนเดอร์ไฟฟ้า

• อีตัน

• ซีเมนส์

• แดนโฟ name

• อำนาจของเมรู

• คอมพิวเตอร์

• หมุนเวียน


• ลาฟาเอลท์

พารามิเตอร์ทางเทคนิค

ข้อมูลกำหนดตัวกรองฮาร์มอนิก ที่ทำงานอยู่
